- 產品名稱：裝配式熱電阻--昌暉儀表
- 瀏覽：
- 添加時間：2022-09-21 09:11:36
- 推薦度：

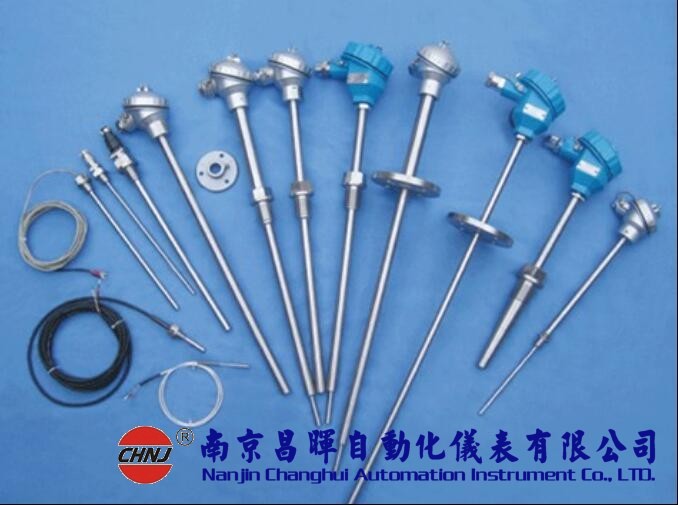

CHP系列Pt100鉑電阻和WZC系列Cu50、Cu100銅電阻是昌暉儀表精心設計制造并符合IEC標準裝配熱電阻，與二次儀表、DCS系統、PLC系統等配套，(鉑電阻在-200～650℃溫度范圍內、銅電阻在-50～150℃溫度范圍內)對氣體、液體介質或固體表面溫度進行測。昌暉儀表裝配式熱電阻技術xj****、性能可靠、使用壽命長、可替代國內外同等溫度傳感器，也適合于成套設備的更換或輸出項目的成套配套以及技術改造項目的配套。
昌暉儀表熱電阻特點
1、南京昌暉自動化儀表有限公司生產熱電阻(Pt100鉑電阻和Cu50、Cu100銅電阻)所用傳感器外護管均通過嚴格材料成份分析，外護管材料和測溫元件全部符合相關******標準。因選材可靠，昌暉公司生產的傳感器使用于化工、石化、電力、冶金等行業從未因電阻外護管材質和測溫元件不達標而出現質量問題。溫馨提示：按******標準生產的熱電阻保護管壁厚為2mm。
2、昌暉儀表生產熱電阻外護管測端全部采用自動氬弧焊焊接設備進行焊接，焊縫光滑、牢固、無砂眼，能有效延長熱電阻使用壽命。
3、裝配式熱電阻采用高性能熱電阻元件和配件；能保證所出廠產品達到******計量要求，故熱電阻嚴格的內在質量要求能滿足使用單位溫度監測過程的準確、可靠和長期使用的的要求。
4、昌暉儀表熱電阻以成熟工藝生產，裝配式熱電阻有優良的內在品質和進口儀表般的外觀。
5、因批量化生產銷售，本廠裝配式熱電阻除了擁有優良的內在品質和外觀品質外，其價格具有很強競爭優勢，產品價廉物美
裝配式熱電阻選型表
CH①②-③④⑤⑥⑦-⑧/⑨-⑩-?
①熱電阻類型
[C]：Cu50分度號(俗稱Cu50熱電阻)
[C]：Cu100分度號(俗稱Cu100熱電阻)
[P]：Pt100分度號(俗稱Pt100熱電阻)
[T]：Pt1000分度號(俗稱Pt1000熱電阻)
②熱電阻測溫元件個數
[省略]：單支式(一個熱電阻測溫元件)
[2]：雙支式(兩個熱電阻測溫元件)
③安裝固定裝置
[1]：無固定裝置
[2]：固定螺紋(標配螺紋為M27×2；其他螺紋尺寸需要在?處標注)
[3]：活動法蘭
[4]：固定法蘭(用戶提供法蘭標準、法蘭規格和法蘭材質要求)
[6]：固定螺紋+錐形整體鉆孔盲孔管(標配螺紋為M33×2)
④接線盒形式
[3]：防水接線盒(常規供貨，熱電偶標準配置)
[4]：隔爆接線盒(防爆熱電偶隔爆等級通常為dⅡBT4或dⅡCT4)
[5]：不銹鋼接線盒(大多在對不銹鋼不腐蝕或防爆場合使用)
[6]：全塑接線盒(適用于常溫強腐蝕場合)
[7]：航空插頭(固定螺紋)
⑤熱電阻保護管外徑mm
[0]：Ф16mm
[1]：Ф12mm
[9]：按照現場要求定制保護管外徑、壁厚和整支產品內部結構
⑥常用保護管材料/保護管***高使用溫度
[0]：304SS；耐高溫800℃，具有加工性能好、韌性高的特點
[0]：1Cr18Ni9Ti(德標1.4841/美標321/日標SUS321)/0-871℃(1600℉)；抗硫、抗還原性差
[1]：99剛玉/耐高溫、耐腐蝕、有微小氣孔，致密性比氧化鋁好，熱沖擊易碎
[2]：氧化鋁/耐高溫、耐腐蝕，有微小氣孔，熱沖擊易碎
[3]：316L(德標1.4435/日標SUS316L)/0-871℃(1600℉)；耐腐蝕優于304， 耐晶間腐蝕
[4]：瑞士904L/-70~280℃；耐硫酸、稀硫酸腐蝕性***好的鋼種
[N]：其他保護管材質和結構定制產品(請大家參閱：常用保護管材料及用途)
⑦Pt100測溫元件形式
[0]：Pt100云母鉑電阻元件，適用于有輕微振動場合，測溫-200~400℃，壽命一般，響應速度較慢，線性度非常好
[1]：Pt100陶瓷鉑電阻元件，適用于無微振動場合，測溫-200~500℃，壽命一般，響應速度較慢，線性度非常好
[2]：Pt100進口薄膜鉑電阻元件，適用于振動場合，測溫-20~100℃，壽命短，響應速度很快，線性度不好
[3]：Pt100外繞整體燒結鉑電阻元件，適用于振動場合，測溫-200~500℃，超長使用壽命，反應速度快，線性度非常好
[4]：304保護管鎧裝抗震熱電阻芯； 鎧裝芯標配Φ6.0mm，可配進口薄膜鉑電阻元件或外繞整體燒結鉑電阻元件
[5]：美標316L保護管鎧裝抗震熱電阻芯；鎧裝芯標配Φ6.0mm，可配進口薄膜鉑電阻元件或外繞整體燒結鉑電阻元件
[6]：德國進口Inconcl鎳基合金電纜管鎧裝熱電阻芯；德國久茂JUMO鎧裝熱電阻用材料，超長使用壽命
[F2]：防腐耐磨型整體燒結聚四氟乙烯結構+抗磨層+抗震式外繞整體燒結鉑電阻+內部防腐專用引線
[F1]：防腐耐磨型整體燒結聚四氟乙烯結構+抗震式外繞整體燒結鉑電阻+內部防腐專用引線
⑧熱電阻總長mm
[***]：***(見注1)
⑨熱電阻插深 mm
[***]：***(見注1)
⑩鉑電阻精度等級
[1]：AA級精度Pt100允差值為±(0.10℃+0.0017|t|)[線繞元件(-50~250℃)和膜式元件(-50~250℃)]
[2]：A級精度Pt100允差值為±(0.15℃+0.002|t|)[線繞元件(-196~600℃)和膜式元件(-30~300℃)]
[3]：B級精度Pt100允差值為±(0.30℃+0.005|t|)[線繞元件(-196~600℃)和膜式元件(-50~500℃)]常規供貨
?固定法蘭和非標準螺紋安裝補充說明
[螺紋要求]：螺紋尺寸及材質要求(見注1)
[法蘭要求]：法蘭規格尺寸及法蘭材質要求(見注2)
注1：CH□□-1□□□□和CH□□-3□□□□型裝配式熱電阻選型時僅需要確認總長L(總長等于插深)即可；CH□□-2□□□□和CH□□-4□□□□型裝配式熱電阻選型時須***同總長和插深，通常約定：總長=插深+150mm
注2：裝配式熱電阻如選用固定法蘭或非標準螺紋安裝方式，用戶訂貨時須***安裝現場配對法蘭要求提供熱電阻法蘭規格、法蘭材質或螺紋要求
熱電阻選型舉例
CHP-23000-450/300-3-M27×2
M27×2固定螺紋鉑電阻，防水接線盒，鉑電阻總長450mm，插深300mm，B級云母鉑電阻元件，1Cr18Ni9Ti金屬護管，保護管直徑16mm
CHPY-2304F2-300/150-0/100-M27×2
一體化溫度變送器(配置HART溫度變送器)，M27×2固定螺紋，高溫防腐接線盒，保護管直徑和內部結構定制，總長300mm，熱電阻插深150mm，熱電阻保護管外徑16mm，德標904L熱電阻保護管+整體燒結聚四氟乙烯，
CHP-43033-550/400-1-DN25 PN1.6/316L
固定法蘭鉑電阻，法蘭DN25 PN1.6,法蘭及外護管為316L材質，A級外繞整體燒結鉑電阻元件(用于振動場合，長壽命)
CHP-266N6-250/100-2-M27×2
M27×2固定螺紋，高溫防腐接線盒，保護管直徑和內部結構定制，總長250mm，熱電阻插深100mm，熱電阻保護管材質、直徑、結構為按現場工況定制，德國進口Inconcl鎳基合金電纜鎧裝熱電阻芯
CHPY-266N6-250/100-0/100-M27×2
一體化溫度變送器(配置HART溫度變送器)，M27×2螺紋，高溫防腐接線盒，材質、保護管直徑和內部結構定制，總長250mm，熱電阻插深100mm，熱電阻保護管材質為按現場工況定制，德國進口Inconcl鎳基合金電纜鎧裝熱電阻芯
裝配式熱電阻的安裝固定方式
1、無固定裝置裝配式熱電阻CHP-130
2、螺紋安裝裝配式熱電阻CHP-230
3、活動法蘭裝配式熱電阻CHP-330
4、法蘭安裝裝配式熱電阻CHP-430
5、螺紋安裝防爆熱電阻CHP-240
6、螺紋安裝防爆熱電阻(錐形管)CHP-640
7、固定法蘭安裝防爆熱電阻CHP-440
8、固定法蘭安裝防爆熱電阻(錐形管)
9、裝配式熱電阻芯子CHP-100
10、固定結構裝配式熱電阻CHP-270
說明：
1、以上裝配式熱電阻示意圖中的法蘭規格、螺紋規格、由使用及設計單位按需選用。
法蘭規格可選擇：ANSI、JIS、JB、HG、GB 等標準。
螺紋規格可選擇：M27×2、G3/4、R1/2、NPT1/2、M20×1.5、M33×2、NPT1″等
2、裝配式熱電阻接線盒可采用防水式、防濺式或防爆式
3、裝配式熱電阻接線盒材質：Sus304或鋁合金
4、裝配式熱電阻接線盒等級：隔爆型：ExdⅡBT1～BT4, ExdⅡCT1～CT6，本安型：ExiaⅡCT1～CT6
5、裝配式熱電阻接線盒防護等級：IP65
