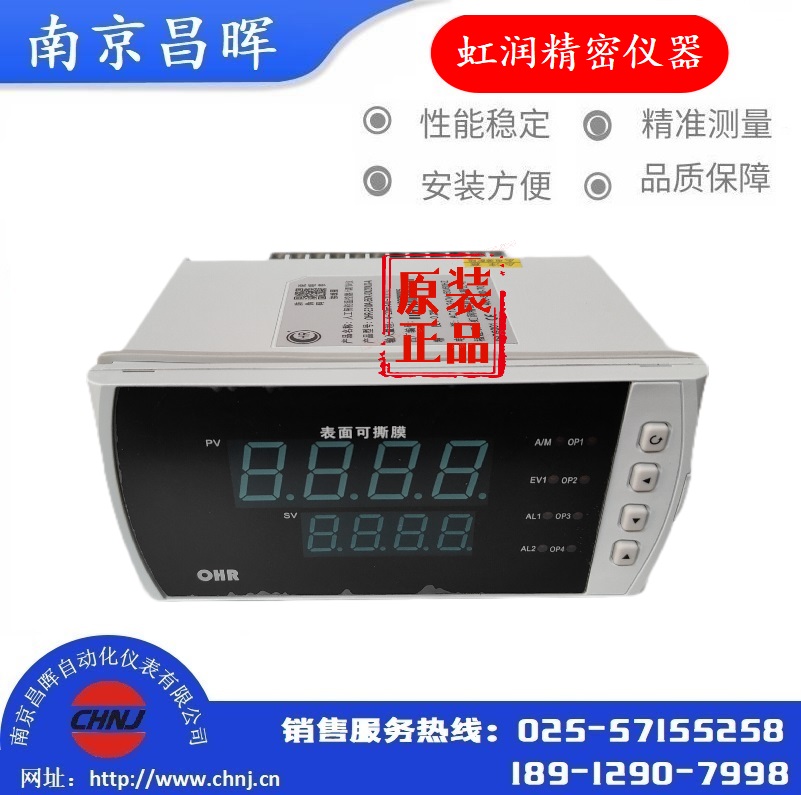

產品名稱：NHR-5100A-27-X/X/4/X/1P-A數字顯示控制儀--虹潤儀表
瀏覽：
添加時間：2022-09-30 09:48:58
推薦度：

產品介紹：

NHR-5100A,NHR-5100B,NHR-5100C,NHR-5100D,NHR-5100E,NHR-5100F,NHR-5100H,NHR-5100K,NHR-5100L,NHR-5100M

產品概述：

NHR-5100系列單回路數字顯示控制儀針對現場溫度、壓力、液位、速度等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統，廣泛運用于電力、石化、冶金、輕工、制藥、航空等諸多領域。

儀表選型

NHR-5100□-□-□/□/□/□/□（）-□-（）
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

①規格尺寸		②輸入分度號
代碼	寬高深	代碼	分度號（測量范圍）
A B C D E F H K L M	16080110mm（橫式） 80160110mm（豎式） 9696110mm（方式） 9648110mm（橫式） 4896110mm（豎式） 7272110mm（方式） 4848110mm（方式） 16080110mm（橫式/光柱） 80160110mm（豎式/光柱） 9696110mm（方式/光柱）	00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56	熱電偶B（400～1800℃）熱電偶S（0～1600℃）熱電偶K（0～1300℃）熱電偶E分度（0～1000℃）熱電偶T分度（-200.0～400.0℃）熱電偶J分度（0～1200℃）熱電偶R分度（0～1600℃）熱電偶N分度（0～1300℃）熱電偶F2分度（700～2000℃）熱電偶Wre3-25分度（0～2300℃）熱電偶Wre5-26分度（0～2300℃）熱電阻CU50（-50.0～150.0℃）熱電阻CU53（-50.0～150.0℃）熱電阻CU100（-50.0～150.0℃）熱電阻PT100（-200.0～650.0℃）熱電阻BA1（-200.0.0～600.0℃）熱電阻BA2（-200.0～600.0℃）線性電阻0～400Ω（-1999～9999）遠傳電阻0-350Ω （-1999～9999）遠傳電阻30-350Ω （-1999～9999） 0～20mV （-1999～9999） 0～40mV （-1999～9999） 0～100mV （-1999～9999） -20～20mV （-1999～9999） -100～100mV （-1999～9999） 0～20mA （-1999～9999） 0～10mA （-1999～9999） 4～20mA （-1999～9999） 0～5V （-1999～9999） 1～5V （-1999～9999） -5～5V （-1999～9999） 0～10V （-1999～9999）（不可切換） 0～10mA開方（-1999～9999） 4～20mA開方（-1999～9999） 0～5V開方（-1999～9999） 1～5V開方（-1999～9999）全切換特殊規格
③變送輸出1（OUT1）
代碼	輸出類型（負載電阻RL）
X 0 1 2 3 4 5 8	無輸出 4-20mA（RL≤600Ω） 1-5V（RL≥250KΩ） 0-10mA（RL≤1.2KΩ） 0-5V（RL≥250KΩ） 0-20mA（RL≤600Ω） 0-10V（RL≥4KΩ）特殊規格
④變送輸出2（OUT2）
代碼	輸出類型（負載電阻RL）
X 0 1 2 3 4 5 8	無輸出 4-20mA（RL≤600Ω） 1-5V（RL≥250KΩ） 0-10mA（RL≤1.2KΩ） 0-5V（RL≥250KΩ） 0-20mA（RL≤600Ω） 0-10V（RL≥4KΩ）特殊規格
⑤報警（繼電器接點輸出）
代碼	報警限數
X 1 2 3 4	無輸出 1限報警 2限報警 3限報警 4限報警
⑥通訊輸出
代碼	通訊接口（通訊協議）
X D1 D2 D3	無通訊輸出 RS-485通迅接口（Modbus） RS232通迅接口（Modbus） RS232C打印接口
⑦饋電輸出
代碼	饋電輸出（輸出電壓）
X 1P 2P	無輸出 1路饋電輸出 2路饋電輸出如“2P（12/24）”表示*路12V，第二路24V饋電輸出。
⑧供電電源
代碼	電壓范圍
A D	AC/DC 100-240V （50/60Hz） DC 20-29V
⑨備注
無備注可省略

備注：

1、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。
2、規格尺寸為F型的儀表不帶RS232C打印接口,H型的儀表不帶RS232通訊接口和RS232C打印接口。
3、規格尺寸為D、E型的儀表，接線端子25~36間如有帶報警功能，繼電器觸點容量為AC125V/0.5A、DC24V/0.5A，規格尺寸為H型的儀表繼電器容量一樣，其它規格尺寸的儀表繼電器觸點容量為AC220V/2A、DC24V/2A。
4、在寫型號時須***完整，沒有選到的功能項不能省略,須***用“X”補上。
例1：NHR-5100A-55-0/X/2/D1/1P（24）-A

產品類型：

NHR-5100A-27-X/X/4/X/1P-A，NHR-5100B-27-0/X/4/X/X-A，NHR-5100C-27-0/X/2/X/X-A
NHR-5100D-27-0/X/2/X/1P-A，NHR-5100E-27-0/X/2/X/X-A，NHR-5100F-27-0/X/2/X/X-A
NHR-5100H-27-0/X/2/X/X-A，NHR-5100K-27-0/X/2/X/X-A，NHR-5100L-27-0/X/4/X/1P-A
NHR-5100L-27-0/X/2/X/X-A

NHR-5100A-14-0/X/2/X/X-A，NHR-5100B-14-0/X/2/X/X-A，NHR-5100C-14-0/X/2/X/X-A
NHR-5100D-14-0/X/2/X/X-A，NHR-5100E-14-0/X/2/X/X-A，NHR-5100F-14-0/X/2/X/X-A
NHR-5100H-14-0/X/2/X/X-A，NHR-5100K-14-0/X/2/X/X-A，NHR-5100L-14-0/X/2/X/X-A
NHR-5100L-14-0/X/2/X/X-A

NHR-5100A-27-0/X/2/X/X-A，NHR-5100B-27-0/X/2/X/X-A，NHR-5100C-27-0/X/2/X/X-A
NHR-5100D-27-0/X/2/X/X-A，NHR-5100E-27-0/X/2/X/X-A，NHR-5100F-27-0/X/2/X/X-A
NHR-5100H-27-0/X/2/X/X-A，NHR-5100K-27-0/X/2/X/X-A，NHR-5100L-27-0/X/2/X/X-A
NHR-5100L-27-0/X/2/X/X-A

NHR-5100A-55-0/X/2/X/X-A，NHR-5100B-55-0/X/2/X/X-A，NHR-5100C-55-0/X/2/X/X-A
NHR-5100D-55-0/X/2/X/X-A，NHR-5100E-55-0/X/2/X/X-A，NHR-5100F-55-0/X/2/X/X-A
NHR-5100H-55-0/X/2/X/X-A，NHR-5100K-55-0/X/2/X/X-A，NHR-5100L-55-0/X/2/X/X-A
NHR-5100L-55-0/X/2/X/X-A

NHR-5100A-14-0/X/4/X/X-A，NHR-5100B-14-0/X/4/X/X-A，NHR-5100C-14-0/X/4/X/X-A
NHR-5100D-14-0/X/4/X/X-A，NHR-5100E-14-0/X/4/X/X-A，NHR-5100F-14-0/X/4/X/X-A
NHR-5100H-14-0/X/4/X/X-A，NHR-5100K-14-0/X/4/X/X-A，NHR-5100L-14-0/X/4/X/X-A
NHR-5100L-14-0/X/4/X/X-A
