產品名稱：SWP-C80 SWP-C90 SWP-C40 SWP-C70 SWP-C10系列智能數顯表主要功能及規格特點
瀏覽：
添加時間：2016-06-02 08:14:38
推薦度：

產品介紹：

SWP昌暉儀表采用微處理器進行控制運算，可對各種非線性輸入信號進行精度******的線性矯正。

SWP昌暉儀表可隨意改變儀表的輸入信號類型，采用***新無跳線技術，只需設定儀表內部參數，即可將儀表從一種輸入信號改為另一種輸入信號，進一步提高了儀表的多用性與可靠性。
SWP昌暉儀表可帶串行通信輸出，各種帶串行輸入/輸出的設備進行雙向通信，組成網絡控制系統。
集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示，使測量值的顯示更為清晰直觀。

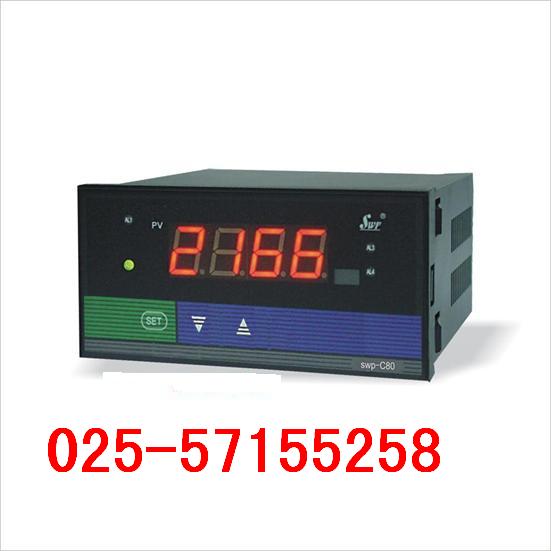

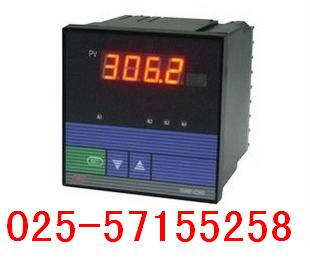

SWP昌暉儀表有多種外形尺寸，適用于各種測量控制場合。SWP-C80是使用***廣泛的一種儀表。
SWP昌暉儀表量程可自由設置。

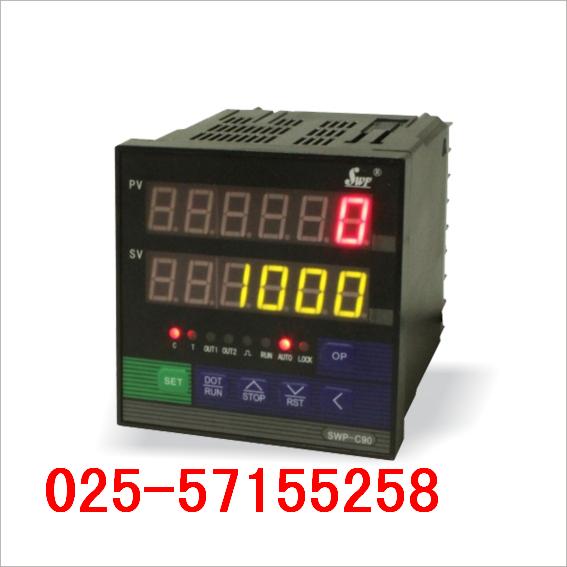

SWP-C80系列	SWP-S80系列	SWP-C90系列
外形尺寸：160×80×140mm 開孔尺寸:152×76mm	外形尺寸：80×160×140mm 開孔尺寸:76×152mm	外形尺寸：96×48×140mm 開孔尺寸:92×44mm



SWP-C40系列	SWP-S40系列	SWP-C70系列
外形尺寸：96×48×140mm 開孔尺寸:92×44mm	外形尺寸：48×96×140mm 開孔尺寸:44×92mm	外形尺寸：72×72×110mm 開孔尺寸:68×68mm



SWP-C10系列
外形尺寸：48×48×110mm 開孔尺寸:44×44mm

SWP-C80接線圖和SWP-S80接線圖

SWP-C90接線圖

SWP-C40接線圖和SWP-S40接線圖

SWP-C70接線圖

SWP-C10接線圖

SWP-C80/SWP-C90/SWP-C40/SWP-C70/SWP-C10智能數顯儀表選型表
SWP-□□-□□-□-□□-□-□
選型代碼	儀表外形尺寸
C10	48×48mm
C40	96×48mm
S40	48×96mm
C70	72×72mm
C90	96×96mm
C80	160×80mm
S80	80×160mm
選型代碼	控制作用
1	顯單示，無報警
3	顯示＋兩路報警
4	顯示＋四路報警
選型代碼	通信方式
0	無通信
2	RS232通信
4	RS422通信
8	RS485通信
9	特殊規格
選型代碼	儀表輸出	說明
0	無變送輸出
1	繼電器輸出	控制作用代碼為1的儀表不能選擇此項
2	4-20mA
3	0-10mA
4	1-5V
5	0-5V
6	SCR	控制作用代碼為1的儀表不能選擇此項
7	SRR	控制作用代碼為1的儀表不能選擇此項
8	特殊規格
選型代碼	儀表輸入類型
**		詳見儀表輸入類型表
選型代碼	第一報警方式	說明
N	無報警	控制作用代碼為1的儀表選擇此項
H	上限報警
L	下限報警
選型代碼	第二報警方
N	無報警	控制作用代碼為1的儀表選擇此項
H	上限報警
L	下限報警
選型代碼	第三報警方式
N	無報警	控制作用代碼為1的儀表選擇此項
H	上限報警
L	下限報警
選型代碼	第四報警方式	控制作用代碼為1的儀表選擇此項
N	無報警
H	上限報警
L	下限報警
選型代碼	饋電輸出
P	DC24V饋電輸出
選型代碼	儀表供電方式
W	DC24V供電
T	AC85-260V供電（開關電源）
可省略	AC220V	標準出廠配置

儀表輸入類型表

代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍
01	B	400-1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30-350Ω	-1999～99999d
02	S	0-1600 ℃	10	Cu50	-50.0～150.0 ℃	18	特殊規格	用戶特定
03	K	0-1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4-20mA開方	-1999～99999d
04	E	0-1000 ℃	12	4-20mA	-1999～99999 d	20	0-10m開方	-1999～99999d
05	T	-200～400 ℃	13	0-10mA	-1999～99999 d	21	1-5V開方	-1999～99999d
06	J	0-1200 ℃	14	1-5V	-1999～99999 d	22	0-5V開方	-1999～99999d
07	Wre	0-2300 ℃	15	0-5V	-1999～99999 d	23	可切換輸入	詳見下表
08	Pt100	-200～650 ℃	16	0-20mA	-1999～99999 d	24	頻率輸入	0-5kHz

全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：

代碼	輸入類型	代碼	輸入類型	代碼	輸入類型	代碼	輸入類型	代碼	輸入類型
01	B	05	T	09	Pt100.1	14	1-5 V	18	1-5V開方
02	S	06	J	10	Cu50	15	0-5 V	19	0-5V開方
03	K	07	WRe	12	4-20 mA	16	4-20mA開方
04	E	08	Pt100	13	0-10 mA	17	0-10mA開方

注1：SWP-C801和SWP-C803系列為0.8英寸LED顯示，SWP-C901、SWP-C903、SWP-S801、SWP-S803、SWP-C701、SWP-C703、SWP-C401、SWP-C403系列為0.56英寸LED顯示,SWP-C101/C103系列為0.32英寸LED顯示。
注2：四限報警輸出為上上限、上限、下限和下下限報警。四限報警儀僅SWP-C804、SWP-S804和SWP-C904三種型號
注3：同種分度號，選型代碼和儀表編程代碼不同，在顯示設定控制儀時請注意。
注4：SWP-C701、SWP-C703、SWP-C101和SWP-C103無頻率信號輸入。

暢銷儀表型號舉例
SWP-C801-00-23-N-P
顯示儀表，儀表無通訊和變送輸出，4-20mA(wn****)輸入，帶饋電DC24V輸出，儀表為外型為160×80mm
SWP-C801-02-03(23)-N
測量顯示，儀表無通訊，變送輸出為4-20mA，K分度號(wn****)輸入，儀表AC220V供電，儀表外型為160×80mm豎式
SWP-C803-01-23-HL
測量顯示+報警，儀表無通訊和變送輸出，Pt100(wn****)輸入，帶上、下限報警/控制輸出，儀表外為AC220V供電，儀表為外型為160×80mm橫式。
SWP-C803-02-12(23)-HL-P
測量顯示+報警，儀表無通訊，變送輸出4-20mA，Pt100(wn****)輸入，帶上下限報警/控制輸出，帶饋電DC24V輸出，儀表外為AC220V供電，儀表為外型為160×80mm橫式。

錯誤型號舉例:SWP-C801-02-12-HL-P
選型錯誤原因:顯示儀SWP-C801是不具備報警功能的(型號中代碼的:HL)
正確型號舉例:SWP-C803-02-12-HL-P

儀表使用須知
用戶可設置顯示控制儀輸入信號、小數點、量程、報警值等參數，昌暉SWP儀表參數分為控制參數（一級參數）和用于儀表功能變換參數（二級參數）兩個部分，兩部分參數的設置方法不同。
一、控制參數（一級參數）
昌暉儀表一級參數內容：
CLK 參數修改密碼鎖（CLK=OO和CLK-132時可以修改顯示控制儀一級參數；CLK=132時昌暉儀表可以修改二級參數
AL1 第一報警設定值
AL2 第二報警設定值
AL3 第三報警設定值
AL4 第四報警設定值
AH1 第一報警的回差值
AH2 第二報警的回差值
AH3 第三報警的回差值
AH4 第四報警的回差值

如何昌暉設定控制參數（昌暉儀表一級參數設定）
1、在儀表顯示窗口（PV）顯示測量值狀態下，按壓“SET”鍵，儀表轉入“控制參數”設定狀態。
2、每一個參數設定分為兩步完成：第一次按壓“SET”鍵，顯示窗口首先顯示的是設定參數符號（如“CLK”）；第二次按壓“SET”鍵，顯示窗口顯示的是剛出現的設定參數符號對應的設定值，設定值通過“▲”鍵（增加設定值）或“▼”鍵（減少設定值）。
3、第三次按壓“SET”鍵，顯示窗口顯示的是另一個設定參數符號（如“AL1”）,此時上一個參數的設定值自動保存（每次修改參數值后須***按壓“SET”鍵保存數據）。
4、每按壓“SET”鍵一次儀表按照CLK、AL1、AL2、AL3、AL4、AH1、AH2、AH3、AH4順序依次變換參數（一次循環結束后回到***初項目“CLK”）。
5、設定控制參數時須***先將參數符號“CLK”的設定值修改為“CLK=0”或“CLK=132”，然后才能設定其他參數。“CLK”為儀表參數更改密碼鎖，在“CLK≠0”或“CLK≠132”時用戶不能修改任何儀表參數。

設定控制參數后儀表如何返回工作狀態
在控制參數設定狀態下儀表返回工作狀態有三種方法：
1、手動返回：昌暉智能儀表在參數設定狀態下，按住“SET”鍵5秒后儀表自動回到測量狀態。
2、自動返回：昌暉智能儀表在參數設定狀態下，不按任何鍵30秒后儀表自動回到測量狀態。
3、復位返回：在昌暉智能儀表參數設定狀態下，按壓“復位”鍵儀表自檢結束后自動回到測量狀態。

二、儀表二級參數
儀表二級參數內容：
SL0 設定儀表輸入分度號
SL1 設定顯示值小數點位置（熱電偶信號輸入時須***SL1=0；Pt100.1、Cu50、Cu100分度號輸入時須***SL1=1）
SL2 設定第一報警為上限報警或下限報警
SL3 設定第二報警為上限報警或下限報警
SL2. 設定第三報警為下限報警
SL3. 設定第四報警為下下限報警方式
SL4 冷端補償方式選擇及光柱顯示方式選擇
SL5 設定是否帶閃爍報警功能
SL6 設置SWP儀表輸入濾波系數，防止顯示閃動。
SL7 報警功能設置
DE 設備號（僅通信時用）
bT 通信波特率設置（僅通信時用）
Pb1 顯示輸入的零點遷移（儀表校驗時使用）
KK1 設定顯示輸入的量程放大比列（儀表校驗時使用）
Pb2 冷端補償?shù)牧泓c(diǎn)遷移（生產廠出廠參數，用戶不可修改）
KK2 冷端補償?shù)姆糯蟊壤ㄉa(chǎn)廠出廠參數，用戶不可修改）
Pb3 變送輸出的零點遷移（校驗儀表變送輸出時使用）
KK3 變送輸出的放大比例（校驗儀表變送輸出時使用）
OUL 設定變送輸出量程下限（指儀表模擬輸出4mA時對應的量程）
OUH 設定變送輸出量程上限（指儀表模擬輸出20mA時對應的量程）
PVL 設定顯示報警下限或光柱顯示量程下限
PVH 設定顯示報警上限或光柱顯示量程上限
SLL 設定顯示控制儀測量量程下限
SLH 設定顯示控制儀測量量程上限
SUL 設定測量小信號切除

警告！非工程技術人員不能修改儀表二級參數，否則將導致儀表控制錯誤！

如何設定昌暉儀表二級參數
1、在SWP儀表顯示窗口（PV）顯示測量值狀態下，按壓“SET”鍵，儀表轉入“控制參數”設定狀態。
2、每一個參數設定分為兩步完成：第一次按壓“SET”鍵，顯示窗口首先顯示的是設定參數符號（如“CLK”）；第二次按壓“SET”鍵，顯示窗口顯示的是剛出現的設定參數符號對應的設定值，設定值通過“▲”鍵（增加設定值）或“▼”鍵（減少設定值）。
3、第三次按壓“SET”鍵，顯示窗口顯示的是另一個設定參數符號（如“AL1”）,此時上一個參數的設定值自動保存（每次修改參數值后須***按壓“SET”鍵保存數據）。
4、每按壓“SET”鍵一次儀表按照CLK、AL1、AL2、AL3、AL4、AH1、AH2、AH3、AH4順序依次變換參數（一次循環結束后回到***初項目“CLK”）。
5、設定昌暉數顯表二級參數時須***先將參數符號“CLK”的設定值修改為“CLK=132”，然后才能設定二級參數。“CLK”為儀表參數更改密碼鎖，在“CLK≠132”時用戶不能修改任何儀表二級參數。
6、在“CLK=132”后，在顯示窗口顯示CLK設定值“132”狀態下，同時按壓“SET”鍵和“▲”鍵30秒進入二級參數的第一個參數“SL0”。
7、每個參數的設定重復2-3項操作。
8、每按壓“SET”鍵一次儀表按照二級參數內容部分的順序依次變換參數（一次循環結束后回到***初項目“SL0”）

設定二級參數后昌暉儀表如何返回工作狀態
在昌暉儀表二級參數設定狀態下儀表返回工作狀態有三種方法：
1、手動返回：在儀表參數設定狀態下，按住“SET”鍵5秒后儀表自動回到測量狀態。
2、自動返回：在儀表參數設定狀態下，不按任何鍵30秒后儀表自動回到測量狀態。
3、復位返回：在儀表參數設定狀態下，按壓“復位”鍵儀表自檢結束后自動回到測量狀態。

斷偶與儀表超量程顯示
1、昌暉數顯表在斷偶（指輸入回路斷線）或測量顯示值超過儀表設定的量程上限值（儀表二級參數“SLH”)時，儀表顯示“—OH—”，同時***高限報警動作（繼電器開關量輸出）。儀表顯示“-OH-”時通常為現場傳感器損壞、輸入回路斷線或信號輸入超量程上限，請及用戶時進行檢修。

特別說明
當智能數顯表報警輸出用于控制連鎖時，用戶通常要求儀表輸入回路斷線時僅閃爍報警提示，繼電器不能有任何輸出！如用戶對儀表功能有此要求，請訂貨時務必告知云南云潤儀表制造有限公司或儀表二級參數“SL7”的參數值十位上的值改為“1”（十位=1）。
2、儀表在測量顯示值低于儀表設定的量程下限值（儀表二級參數“SLL”)時，儀表顯示“—OL—”。

控制輸出或報警輸出狀態
1、關于昌暉儀表報警回差
香港昌暉自動化SWP-C803、SWP-C804、SWP-C903、SWP-C403、SWP-C703控制儀采用控制輸出帶回差，以防止報警繼電器在報警輸出臨界點上下波動時頻繁動作。帶回差的報警輸出狀態如下:
