液晶八路巡檢儀|SWP-LCD-MD806/SWP-LCD-MD807/SWP-LCD-MD808



產品名稱：液晶八路巡檢儀|SWP-LCD-MD806/SWP-LCD-MD807/SWP-LCD-MD808 產品編號：Pro2010123103454 產品型號：SWP-LCD-MD806/SWP-LCD-MD807/SWP-LCD-MD808 更新時間：2010.01.23 企業單位：昌暉 更多產品圖片：



產品詳細介紹：

SWP-LCD-MD80/MS80液晶八路巡檢儀主要特點

1、液晶顯示、全中文菜單操作、同時同屏顯示八個通道的測量值、儀表抗強干擾是液晶多路巡檢儀技術優勢。

2、各通道可同時輸入不同的分度號，采用***新無跳線技術，只需設定儀表內部參數，即可將儀表從一種輸入信號改

為另一種輸入信號。

3、可選擇各輸入通道統一報警控制輸出（或統一變送輸出）或各輸入通道分別報警控制輸出（或分別變送輸出）。

各通道統一報警控制輸出可選擇報警帶記憶（任一通道報警未解除將一直報警直至所有通道均無報警）或報警無記

憶（巡回至有報警通道輸出報警，巡回至無報警的通道時不報警）。

4、可帶串行通信輸出，與各種帶串行輸入/輸出的設備進行雙向通信，組成網絡控制系統。

香港昌暉自動化系統有限公司液晶八路巡檢儀外形尺寸及開孔尺寸

液晶多路巡檢儀型號 液晶多路巡檢儀外型 儀表外型尺寸和開孔尺寸 SWP-LCD-MD806 SWP-LCD-MD807   儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重 量:400g   SWP-LCD-MS806 SWP-LCD-MS807   儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重 量:400g         SWP-LCD-MD808      儀表尺寸:80×160×140mm  開孔尺寸:76×152mm  重 量:400g              SWP-LCD-MS808     儀表尺寸:80×160×140mm 開孔尺寸:76×152mm  重 量:400g

SWP-LCD--MD806/MS806/MD807/MS807液晶八路巡檢儀接線圖

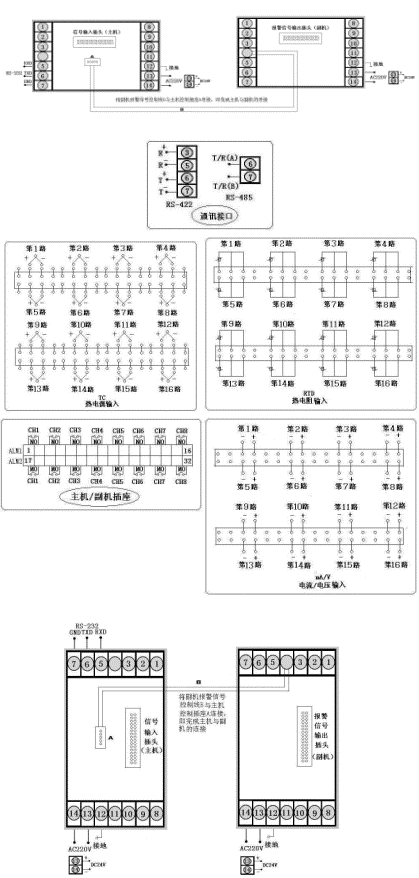

SWP-LCD-MD808/MS808  液晶八路巡檢測量、分別報警控制儀接線圖

液晶八路巡檢測量、控制儀選型表

型    號 代       碼 說           明 SWP-LCD- □□□-□□-□-□□-□-□　　 新系列液晶儀表 外形特征 MD MS                   橫式顯示儀表 豎式顯示儀表 外形尺寸 8                 160×80mm（橫），80×160mm 控制作用 06 07 08               液晶八路巡檢顯示儀 液晶八路巡檢統一報警/控制儀 液晶八路巡檢分別報警/控制儀 通訊方式 □             參見"通訊方式" 輸出方式 □           參見"變送輸出方式" 輸入類型 □         參見"輸入類型" 第一報警方式 N H L       無報警（可省略） 上限控制/報警 下限控制/報警 第二報警方式 N H L     無報警（可省略） 上限控制/報警 下限控制/報警 饋電輸出 K 　　   帶報警記憶功能 不帶報警記憶功能 供電方式 W T   DC24V供電 AC90～265V供電（開關電源） AC220V供電（線性電源，省略）   儀表輸入類型 代碼 輸入類型 測量范圍 代碼 輸入類型 測量范圍 代碼 輸入類型 測量范圍 01 B 400～1800 ℃ 09 Pt100.1 -99.9～199.9℃ 17 30～350Ω -1999～99999d 02 S 0 ～1600℃ 10 Cu50 -50～150.0℃ 18 特殊規格 用 戶 特 定 03 K 0 ～1300℃ 11 Cu100 -50～150.0℃ 19 4～20mA開方 -1999～99999d 04 E 0 ～1000℃ 12 4～20mA -1999～99999d 20 0～10mA開方 -1999～99999d 05 T -200～400℃ 13 0～10mA -1999～99999d 21 1～ 5V開方 -1999～99999d 06 J 0 ～1200℃ 14 1～5V -1999～99999d 22 0～5V開方 -1999～99999d 07 Wre 0 ～2300℃ 15 0～5V -1999～99999d 23 可切換輸入 詳見下表　 08 Pt100 -200～650℃ 16 0～20mA -1999～99999d 24 頻率輸入　 0～5kHz　 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下： 代碼 輸入類型 代碼 輸入類型 代碼 輸入類型 代碼 輸入類型 代碼 輸入類型 01 B 05 T 09 Pt100.1 14 1～5 V 18 1～ 5V開方 02 S 06 J 10 Cu50 15 0～5 V 19 0～5V開方 03 K 07 WRe 12 4～20 mA 16 4～20mA開方 　 　　 04 E 08 Pt100 13 0～10 mA 17 0～10mA開方 　 　 變送輸出方式 選型代碼 0 2 3 4 5 8 輸出方式 無輸出 4～20mA 0～10mA 1～5V 0～5V 特殊規格 通訊方式 選型代碼 0 2 4 8 9 通訊方式 無通訊 RS-232 RS-422 RS-485 特殊規格   注1：儀表一般為輸入同一類型信號，如需各通道輸入不同的信號，請在訂貨時詳細注明各通道的輸入信號類型。 注2：統一控制/報警輸出：即儀表所有通道共用一個（或兩個）報警輸出繼電器，或所有通道共用一組變送控制 輸出。統一控制/報警輸出儀表分以下兩種報警方式（無特殊說明提供不帶報警記憶的儀表）。 注3：分別控制/報警輸出：即儀表各測量通道均有一個（或兩個）報警繼電器輸出報警，報警輸出互相獨立。或 各測量通道均有一組相互獨立的變送控制輸出。當輸入通道≤8時，可選擇分別帶上下限/路報警輸出。此時儀表 由主機、輔機（兩臺儀表）構成。 注4：不帶報警記憶功能：巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警則報警輸出關閉。 注5：帶報警記憶功能：巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警但報警輸出繼續，直至所有 通道均無報警方停止輸出。   型號舉例 例1、SWP-LCD-MD806-00-03-N 液晶八路溫度巡檢顯示儀，儀表無通訊和變送輸出，K分度號（wn****）輸入，儀表為外型為160×80mm。 例2、SWP-LCD-MS807-01-03-HL 液晶八路巡檢顯示儀，儀表無通訊和變送輸出，K分度號（wn****）輸入，帶統一上、下限報警/控制輸出，儀表為 AC220V供電，儀表外型為80×160mm豎式。 例3、SWP-LCD-MS807-02-08-HL 液晶八路巡檢顯示儀，儀表無通訊，帶一路統一4-20mA變送輸出，Pt100分度號（wn****）輸入，帶統一上、下限報 警/控制輸出，儀表為AC220V供電，儀表外型為80×160mm豎式。 例4、SWP-LCD-MD808-01-08-HL 液晶八路巡檢顯示儀，儀表無通訊和變送輸出，Pt100分度號（wn****）輸入，每一路輸入分別帶上、下限報警/控 制輸出，儀表為AC220V供電，儀表外型160×80mm橫式，全套儀表為兩臺構成。         相關多路巡檢儀          八路巡檢儀 八路巡檢分別報警控制 十六路巡檢儀           24路巡檢儀 32路巡檢分別報警控制儀 64路液晶顯示
