產品名稱：防爆安全柵,信號隔離/轉換器,配電器,溫度變送器
瀏覽：
添加時間：2015-05-28 11:00:31
推薦度：

產品介紹：

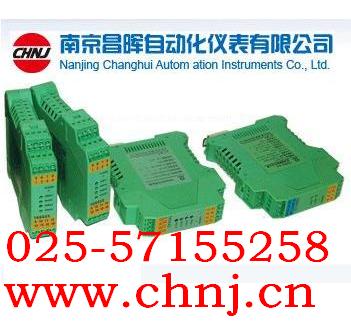

防爆安全柵,信號隔離/轉換器,配電器,溫度變送器

產品名稱：防爆安全柵,信號隔離/轉換器,配電器,溫度變送器
產品編號：Pro2008112313647
產品型號：CHNJ系列產品
更新時間：2008.11.23
企業單位：昌暉
更多產品圖片：

一入二出信號隔離器


產品名稱：一入二出直流信號隔離器

產品型號：CHNJ-8000

CHNJ-8000 直流信號輸入隔離器，將各種輸入的直流信經隔離濾波處理，轉換分配成兩路成標準過程信號輸出至控制系統或其它智能儀表。輸入/輸出/電源/兩通道之間電磁隔離，解決工業現場干擾及信號轉換匹配問題。

產品特點：

l         將一路直流信號隔離分配為二路信號輸出

l 　高品質進口元器件，功耗低、精度高

l         采用SMT表貼工藝及厚膜集成技術

l         模塊化表芯設計，無需任何調整

l         標準DIN35導軌式安裝，可密集安裝

l         性能穩定可靠，可完全替代進口產品

產品選型：

型號

說　明

CHNJ-8000-

（一入二出）直流信號隔離器

輸入信號

1

0-75mV

2

0-5V

3

0-10V

4

0-250V

5

0-10mA

6

0-20mA

7

4-20mA

8

其它

輸出信號2路

A

0-5V

B

0-10V

C

1-5V

D

0-10mA

E

0-20mA

F

4-20mA

G

-10V－＋10V

H

其它

應用連線：

功能框圖：

主要技術參數

通道數

輸入1路信號；輸出2路信號

輸入阻抗

電壓型≥100KΩ 　電流型：100Ω

輸出阻抗

電壓型≥10KΩ 　電流型≤550Ω

精　　度

0.1－0.2%F.S

溫度系數

<50ppm/℃

環境溫度

－25℃-＋75℃

環境溫度

0－95%RH?。o冷凝）

絕緣電阻

電源/ 輸入/輸出≥100MΩ(500VDC)

絕緣強度

電源/輸入/輸出/兩通道之間1500VAC/分

頻率響應

≤2000HZ

電    源

24VDC±10%

整機重量

約160g

安裝導軌

DIN35

消耗功率

＜2W

相關產品：　HA全系列高檔信號隔離器

1）單路信號隔離器　　

CHNJ  直流信號隔離器；

CHNJ  交流信號隔離器；

CHNJ  二線制隔離配電器；

CHNJ  熱電阻隔離變送器；

CHNJ  熱電偶隔離變送器；

CHNJ  電位器信號隔離器；

CHNJ  無源信號隔離器（輸入側獲取電源）；

CHNJ  無源信號隔離器（輸出側獲取電源）

2）一入二出信號隔離器　

CHNJ一入二出直流信號隔離器；

CHNJ一入二出交流信號隔離器；

CHNJ一入二出隔離配電器；

CHNJ一入二出熱電阻隔離器；

CHNJ一入二出熱電偶隔離器

3）雙路及多路信號隔離器　　　

CHNJ 雙路信號隔離器；

CHNJ 雙路隔離配電器；

CHNJ  三路信號隔離器；

CHNJ  四路信號隔離器；

CHNJ  一入三出信號隔離器；

CHNJ  一入四出信號隔離器



外形尺寸：

選型說明：標明輸入、輸出信號的代碼

例：輸入0-5V，輸出信號1：4-20mA ，

                輸出信號2：0-5V

     則隔離分配器型號為HA211－2FA
